ÜRÜN - MODEL |
M4 |
|
GENEL ÖZELLİKLER |
|
Düşey hareket hızı ( m / sn ) |
0,08 |
|
Yatay taşıma hızı |
İzin verilmez |
|
Kapalı açık mekan montajı |
Talimata bakınız |
|
Çalışırken ve hizmet dışındayken müsaade edilen en yüksek serbest durma yüksekliği (m) |
6 |
|
Montaj süresince müsaade edilen en yüksek rüzgâr hızı (m/s), |
12,5 |
|
Sökme süresince müsaade edilen en yüksek rüzgâr hızı (m/s), |
15,5 |
|
Çalışırken ve hizmet dışındayken müsaade edilen en yüksek rüzgâr hızı (m/s), |
11 |
|
KAPASİTE BİLGİSİ |
|
En büyük plâtform boyutları (uzunluk × plâtform uzatmalarını ihtiva eden genişlik) |
5,8 X 0,6 |
|
Beyan yükü (kg) |
400 |
|
En büyük kaldırma yüksekliği, bağlantısız sütun (m), |
6 |
|
En büyük kaldırma yüksekliği, bağlantılı sütun (m), |
50 |
|
Bağlantı mesafesi (m), |
4,8 |
|
Çalışma anındaki en üst çıkıntı (m), |
2 |
|
Çalışma plâtformuna etkiyen ve takımları tarafından uygulanan (elle veya mekanik olarak desteklenen)müsaade edilebilir en büyük kuvvet (N), |
100 |
|
Plâtform uzatmaları üzerindeki en büyük beyan yükü (kg), |
100 |
|
Nakil durumu esnasında çalışma plâtformu üzerinde müsaade edilen herhangi bir yük |
0 |
|
Bir destek ayağı basıncı ( N / cm 2 ) |
10,2 |
|
ÜRÜN TİPİ - MODELİ |
M4 |
|
|
BOYUTLAR VE AĞIRLIKLAR |
|
|
Plâtform kesiti : uzunluk × genişlik × yükseklik (m), |
1,2 X 0,6 X 0,52 |
|
|
Plâtform kesiti : ağırlık (kg), |
12 |
|
|
Sütun kesiti : uzunluk × genişlik × yükseklik (m), |
0,6 X 0,6 X 1,2 |
|
|
Sütun kesiti : ağırlık (kg), |
22 |
|
|
Tahrik ünitesi : uzunluk × genişlik × yükseklik (m), |
1,3 X 0,95 X 0,55 |
|
|
Tahrik ünitesi : ağırlık (kg), |
120 |
|
|
Şasi : uzunluk × genişlik × yükseklik (m), |
0,15 X 0,8 X 0,3 |
|
|
Taban ünitesi (belirtilen taşıma konfigürasyonu) : uzunluk × genişlik × yükseklik (m), |
1,3 X 0,95 X 0,55 |
|
|
Taban ünitesi (belirtilen taşıma konfigürasyonu) : ağırlıklar |
120 |
|
|
Kurulum için gereken en küçük alan : uzunluk × genişlik |
1,9 X 1,2 |
|
|
|
|
|
|
ELEKTRİK BİLGİSİ |
|
Güç – kaldırma makinası (kW), |
1,5 |
|
Besleme gerilimi / frekans (V/Hz), |
50 |
|
Kontrol gerilimi / frekans (V/Hz), |
50 |
|
En büyük harekete başlama akımı (A), |
5 |
|
En büyük güç tüketimi (kVA), |
3 |
|
En küçük güç beslemesi (kVA), |
0,5 |
|
Taşınabilen takımlar için fişler – gerilim ve akım (V,A) |
380 V – 5A |
1.1. M4 ASANSÖRÜN YAPILARA MONTAJI.
1.2. M4 PLATFORM YÜKLEMESİ
1.3. MOBİL ASANSÖRÜNÜN MONTAJI – DEMONTAJI - YERLEŞİM
1.3.1.MONTAJ VE ÇALIŞTIRMA TALİMATI
Demonte şekilde alınmış olan M4 MOBİL ASANSÖR gruplardan oluşmaktadır.Bu gruplar birbirlerine civata – somun bağlatıları ile monte edilmektedir.Asansörün teknik Özelliklerinde belirtiln yerleşimi etkileyen boyutlar dikkate alınarak çevre emniyeti sağlanmalıdır.
1.Mobil asansörün şasesini çalışacağınız yüzey ile arasındaki mesafe 50 cm ‘yi geçmeyecek şekilde duvara paralel hale getirin.Zemin eğiminin max 14 ° den fazla olmamasına dikkat edin.

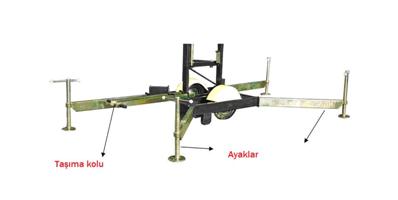

2.Şase ayaklarını zemine uygun şekilde açarak yerleştirin ve somunları sıkın.
3.Su terazisi ile şasenin yere paralel olduğunu kontrol edin.
4.Sağ veya sol taraftan başlayarak platformun her iki tarafa (sırası ile bir sağa , bir sola olacak şekilde ) platform sepetlerini ihtiyaç dahilinde ekleyerek pimlerinden merkezleyin.
5.Civatalarını karşılıklı ve dengeli olarak sıkın.
6.Platform korkuluklarını takın.

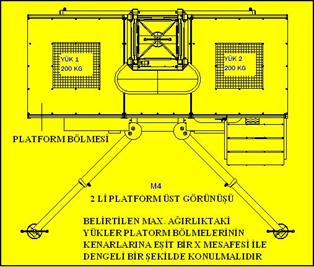

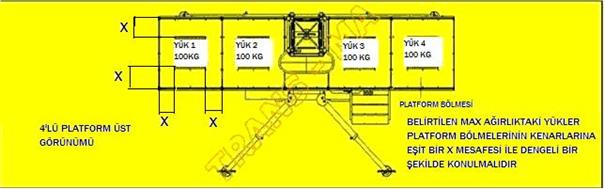

7.Asansör üzerine monte edeceğiniz kuleleri dengeli ve simetrik olacak şekilde platform üzerine kapasitesini aşmayacak şekilde yerleştirin.
8.Emniyet kemerinizi takın ve uygun bir yükseklikte sağlam bir yere bağlayın.
9.Elektrik kablosunu çekin ve prize takın.
10.Kumanda panosundaki şalteri aç.
11.Kumanda panosundaki kırmızı uyarı ışığının yandığını gör.
12.Joystick’i yukarı kıvırarak yaklaşık 1 mt ( diğer kule bağlantısını emniyetli şekilde yapacak yüksekliğe kadar ) asansörü yükselt.
13.Karşılıklı iki personelle ikinci kuleyi al ve pimlerinden merkezleyecek şekilde kulenin üzerine yerleştir.
14.Kule bağlantı civatalarını dengeli ve emniyetli bir şekilde sık.
15.Diğer kuleleri de bu şekilde monte etmeye devam et.

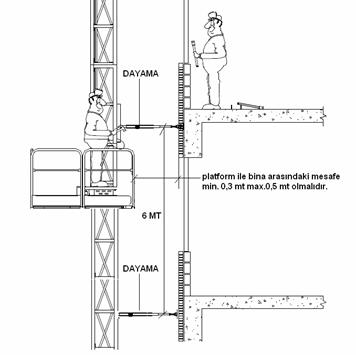

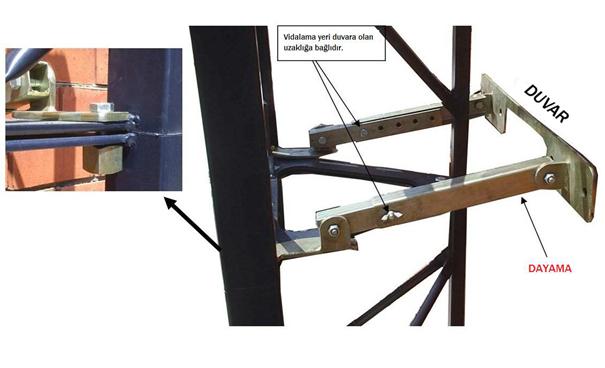

16.Dayamayı 5 metrelik yüksekliğe ulaştığında sütuna bağla.( sağlam bir yüzeye bağla veya zincir – çelik halat ile gerdir.)
17.Hilti , matkap vb. El aleti ile 16 mm lik beton matkabı kullanarak imalatçı tarafından verilen emsal dübelleri kirişe monte et.Dayamayı çalışacağın duvara vb.yüzeye civatalar ile sabitle.
18 .Her 4 kulede ( 4.8 metrede bir ) dayama kullan.
19.Mesafelerin sağlam bir yüzeye denk gelmediği durumlarda dayamayı bina üzerindeki emniyetli ( balkon demiri vb.) yerlere zincir ve işkenceli çektirme ile gerdirerek sabitle.
20.Çalışma yüksekliğin kadar ( imalatçı tarafından bakım ve kullanım kitabında belirlenen max.yükseklik ) kuleleri monte et.
21.En son akım kesme parçası bulunan kuleyi bağla.

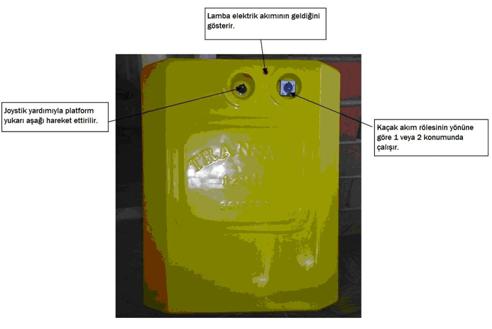

22.Bakım kitabında belirtilen tüm emniyet tedbirlerinin alındığından emin olduktan sonra kumanda panosundaki Joystick’e basılı tutarak hareketi sağla.
1.3.2. MOBİL ASANSÖR DEMONTAJ
1. En üst kulenin bir alt kule hizasına geldikten sonra üst kuleyi civatalarından sök.
2.Asansörün kaldırma kapasitesi oranında kuleleri bağlantı civatalarından sökerek ve platform üzerine dengeli yük olacak şekilde ve kapasitesi oranında yerleştir.
3.Her 4,8 metredeki daha önce takmış olduğun dayamaları sök.
4.sökülen kuleleri ve diğer malzemeleri aşağı indir ve boşalt.Gerekiyorsa yük durumuna göre tekrar çık ve sökme işlemine devam et.
5.Yukarıda belirtilen kule sökme işlemlerini tekrar et.
6.Platformu en alt seviyeye indir.
7.Elektrik panosundaki şalteri kapat.Elektrik prizini çıkart.
8.Korkulukları yerlerinden sırası ile çıkart.
9.Sırası ile en uçtan içeriye doğru platform panellerini sök.
10. Nakliye maddesinde belirtilen kiterlere uygun olarak taşıma işlemini yap.

|
