MOBİL ASANSÖR İSKELE TEKNİK ÖZELLİKLERİ |
. |
MOBİL ASANSÖR İSKELENİN ÇALIŞMA SİSTEMİ |
|
•Platform boyutu En:120cm Boy:100cm-900cm arasındadır.(portatif) |
. |
•Dayamasız olarak çıkabileceği maksimum yükseklik 6m'dir. |
. |
•Dayama ile her 2 veya 3 katta bir dayama atılmak kaydı ile çıkabileceği maksimum yüksesklik 200m'dir. |
. |
•Hareket hızı 7 - 17 m/dakikadır. |
. |
•380 volt trifaze enerji ile 24 saat durmadan çalışabilir. |
. |
•Yük asansörü gibi kullanılabilir, farklı kapasiteleri mevcuttur. (300kg-500kg-750 kg -1000kg-1500kg) |
. |
•Kurmak için 2 kişi yeterlidir.(Kurma aşamasında: Yükselmek için gerekli kulelerden bir kısmı kabin içine konur ve kuleler üst üste takılmak kaydı ile yükselir.Söküm aşaması:2-4-6-8-10 adetlerde kuleler sökülüp kabin içine konularak aşağıya doğru inilir.) |
. |
•Orjinal römorku sayesinde küçük bir araba ile çekilebilir.(1300cc motorlu bir araç kafidir.) |
. |
•Büyük tekerlekli olup kötü arazi koşullarında dahi bir kişi hareket ettirebilir. |
. |
•Bozuk kodlarda ince ayar ayakları vardır. |
. |
•Üzerinde çift hareket sistemi ve çift elektro manyetik fren sistemi mevcut olup, ani hareketlerde otomatik olarak kilitler. |
. |
•Kabin içinden ve uzaktan kumandaları mevcuttur. |
. |
•İzmir Makina Mühendisleri Odası ve muhtelif teknik üniversitelerden güvenliği defalarca onaylanmıştır. |
|
|
1.4. M1 MOBİL ASANSÖRTANIMI , TEKNİK ÖZELLİKLERİ |
|
M1 MOBİL ASANSÖR TS EN 1495 KALDIRMA PLÂTFORMLARI - SÜTUNLU ÇALIŞMA |
PLÂTFORMLARI STANDARDI, 98 / 37 EC MAKİNA EMNİYETİ DİREKTİFİ , 2004 / 108 / EC ELEKTRO MANYETİK UYUMLULUK DİREKTİFİ , 2006 / 95 / EC ALÇAK GERİLİM DİREKTİFİ, ile ilgili standardlarla , imalatçı özel şartlarının gerektirdiği üretim ,güvenlik, kullanım ile ilgili kural ve uygulamalara uygun olarak müşteri hizmetine sunulmaktadır. |
|
ÜRÜN TİPİ - MODELİ |
M1 |
GENEL ÖZELLİKLER |

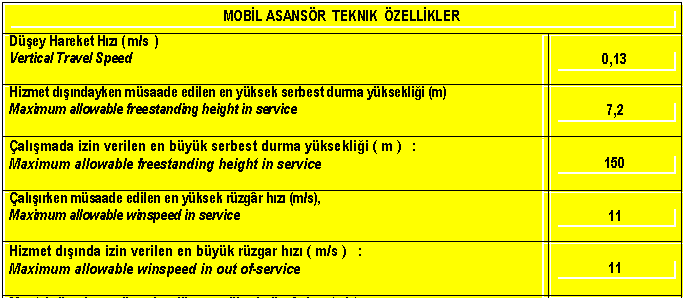

Düşey hareket hızı ( m / sn ) |
0,13 |
Yatay taşıma hızı |
İzin verilmez |
Kapalı açık mekan montajı |
Talimata bakınız |
Çalışırken ve hizmet dışındayken müsaade edilen en yüksek serbest durma yüksekliği (m) |
7,2 |
Montaj süresince müsaade edilen en yüksek rüzgâr hızı (m/s), |
12, 5 |
Sökme süresince müsaade edilen en yüksek rüzgâr hızı (m/s), |
15,5 |
Çalışırken ve hizmet dışındayken müsaade edilen en yüksek rüzgâr hızı (m/s), |
11 |
KAPASİTE BİLGİSİ |

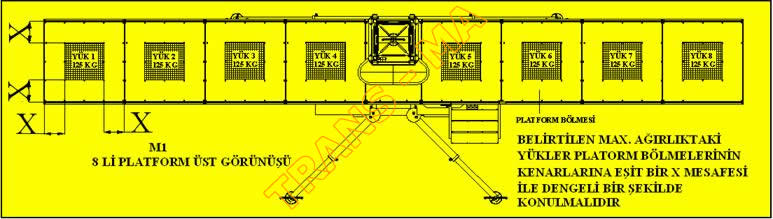

En büyük plâtform boyutları (uzunluk × plâtform uzatmalarını ihtiva eden genişlik) |
8,20 X 1,20 |
Beyan yükü (kg) |
1000 |
En büyük kaldırma yüksekliği, bağlantısız sütun (m), |
7,2 |
En büyük kaldırma yüksekliği, bağlantılı sütun (m), |
150 |
Bağlantı mesafesi (m), |
7,2 |
Çalışma anındaki en üst çıkıntı (m), |
2 |
Çalışma plâtformuna etkiyen ve takımları tarafından uygulanan (elle veya mekanik olarak desteklenen)müsaade edilebilir en büyük kuvvet (N), |
500 |
Plâtform uzatmaları üzerindeki en büyük beyan yükü (kg), |
165 |
Nakil durumu esnasında çalışma plâtformu üzerinde müsaade edilen herhangi bir yük |
0 |
Bir destek ayağı basıncı ( N / cm 2 ) |
10,2 |
|
ÜRÜN TİPİ - MODELİ |
M1 |
BOYUTLAR VE AĞIRLIKLAR |
Plâtform kesiti : uzunluk × genişlik × yükseklik (m), |
1,2 X 1,2 X 0,52 |
Plâtform kesiti : ağırlık (kg), |
34 |
Sütun kesiti : uzunluk × genişlik × yükseklik (m), |
0,6 X 0,6 X 1,2 |
Sütun kesiti : ağırlık (kg), |
39 |
Tahrik ünitesi : uzunluk × genişlik × yükseklik (m), |
0,8 X 1,2 X 1,6 |
Tahrik ünitesi : ağırlık (kg), |
250 |
Şasi : uzunluk × genişlik × yükseklik (m), |
2,5 X 1,47 X 1,2 |
Şasi : ağırlık (kg), |
250 |
Destek yayılımı ve konfigürasyonu : uzunluk × genişlik × yükseklik (m), |
0,15 X 0,8 X 0,3 |
Taban ünitesi (belirtilen taşıma konfigürasyonu) : uzunluk × genişlik × yükseklik (m), |
2,5 X 1,47 X 1,2 |
Taban ünitesi (belirtilen taşıma konfigürasyonu) : ağırlıklar |
250 |
Kurulum için gereken en küçük alan : uzunluk × genişlik |
3,2 X 1,8 |
ELEKTRİK BİLGİSİ |
Güç – kaldırma makinası (kW), |
3 |
Besleme gerilimi / frekans (V/Hz), |
50 |
Kontrol gerilimi / frekans (V/Hz), |
50 |
En büyük harekete başlama akımı (A), |
27 |
En büyük güç tüketimi (kVA), |
4 |
En küçük güç beslemesi (kVA), |
0,5 |
Ana güç beslemesi sigortaları ve tipi (A), |
8 – 13 A TERMİKLİ |
Taşınabilen takımlar için fişler – gerilim ve akım (V,A) |
380 V – 8A |
|
|
|
TEKNİK BOYUTLAR :
H : min 7.2 mt. / max 150mt PL : 8 mt
H1 : 0,85 mt PL1 : 1.2 mt
H2 : 1.1 mt PL2 : max. 2.75 mt
H3 : min 6mt / max.15mt PL3 : 1.2 mt
H4 : 6mt
H5 : 1.2 mt T : 1.65 mt
H6 : 1.3 mt S1 : 0.6 mt
H7 : 1.4 mt A : max 45° |
|
3.2.2.ASANSÖRÜN YAPILARA MONTAJI |
|

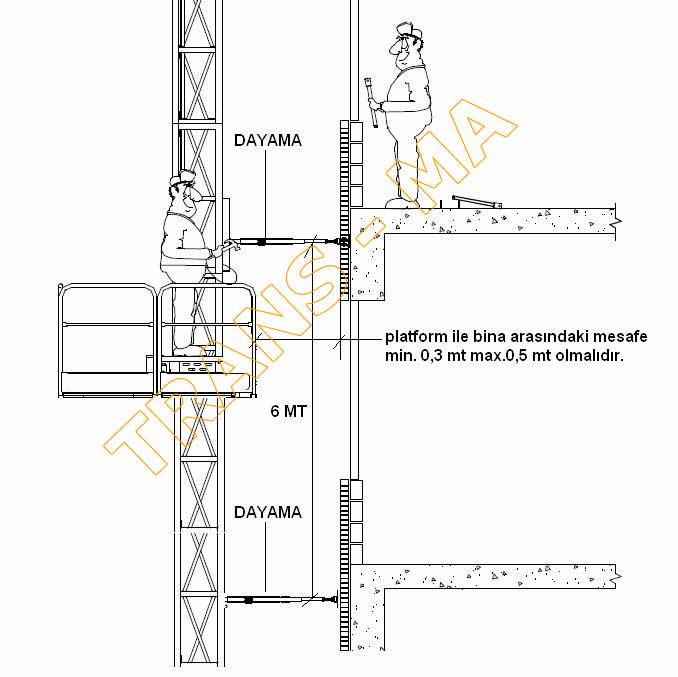

Asansörün Bina yüzeyine bağlantısı için örnek resim yukarıda gösterilmiştir; montaj ve çalıştırma talimatında da anlatılmıştır. |
|
3.2.3. MOBİL ASANSÖR DEMONTAJ |
1. Delikli muhafaza sacını sök.
2. Kırmızı boyalı üst sonlandırma sutununu civatalarından sök.
3. Asansörün kaldırma kapasitesi oranında kuleleri bağlantı civatalarından sökerek ve platform üzerine dengeli yük olacak şekilde ve kapasitesi oranında yerleştir.
4.Her 6 metredeki daha önce takmış olduğun dayamaları sök.
4.sökülen kuleleri ve diğer malzemeleri aşağı indir ve boşalt.Gerekiyorsa tyük durumuna göre tekrar çık ve sökme işlemine devam et.
5.Yukarıda belrtilen kule sökme işlemlerini tekrar et.
6.Platformu en alt seviyeye indir.
7.Elektrik panosundaki şalteri kapat.Elektrik prizini çıkart.
8.Giriş kapısının soketini çıkart.
9.Korkulukları civatalarından ayır ve yerlerinden sırası ile çıkart.
10.Sırası ile en uçtan içeriye doğru platform panellerini sök.
11. Nakliye maddesinde belirtilen kiterlere uygun olarak taşıma işlemini yap. |
|
|
|
|
