ТЕХНИЧЕСКИЕ ДАННЫЕ МАЧТОВОЙ РАБОЧЕЙ ПЛАТФОРМЫ |
. |
СИСТЕМА РАБОТЫ МАЧТОВОЙ РАБОЧЕЙ ПЛАТФОРМЫ |
|
•
Величина платформы Ширина:120см Высота:100см-900см.(портативна) |
. |
•
Максимальная высота без анкерного крепления 6 м. |
. |
• Максимальная высота до 200 м с условием установления анкерных креплений при каждых 2 или 3 этажах. |
. |
•
Скорость передвижения 7 - 17 м/мин. |
. |
•
Может работать без остановки 24 часа при 380 вольт трехфазовой энергии. |
. |
•
Может использоваться как лифт для перемещения тяжести, присуствуют с разными возможностями. (300кг-500кг-750 кг -1000кг-1500кг) |
. |
•
Для установки достаточно 2 человек.(Во время установки: Для возвышения в кабину берутся нужные части мачты и соеденяя их между собой возвышаться. При разборке части мачты разбирая по 2-4-6-8-10 частям и укладывая в кабину спускаться.) |
. |
•
При помощи оригинального автоприцепа можно передвигать с маленьким автомобилем.(достаточно транспорта с двигателем 1300cc .) |
. |
•
С помощью больших колес достаточно одного человека для передвижения даже на плохой поверхности |
. |
•
Присутствуют тонкие ножки для стабильности на неровной поверхности. |
. |
•
Платформа имеет двойную двигательную систему и двойную електро-магнитную тормозную систему, которая автоматически входит в действие при внезапных смещениях |
. |
•
Присутствуют дистанционные управления , которые можно использовать как в кабине , так и вне кабины. |
. |
•
Надежность много раз была подтвержена Союзом Инженеров Машиностроителей и некотороми техническими университетами. |
|
|
1.4. ОПИСАНИЕ МОБИЛЬНОЙ ПЛАТФОРМЫ M1 , ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
M1 ГРУЗОПОДЪЕМНЫЕ TS EN 1495 МОБИЛЬНЫЕ ПЛАТФОРМЫ |
98 / 37 EC ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ МАШИНЫ , 2004 / 108 / EC ИНСТРУКЦИЯ ПО ЭЛЕКТРОМАГНИТНОЙ СОВОКУПНОСТИ , 2006 / 95 / EC ИНСТРУКЦИЯ НИЗКОГО ПОТОКА НАПРЯЖЕНИЯ, изготовитель предостовляет клиенту приемлимые со всеми выше перечисленнами положениями |
|
ВИД ПРОДУКТА - МОДЕЛИ |
M1 |

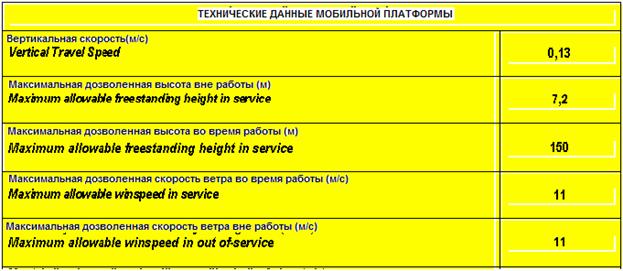

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
Скорость вертикального передвижения ( м / сек ) |
0,13 |
Скорость горизонтального передвижения |
невозможно |
Сборка в закрытом открытом пространстве |
Смотрите инструкцию |
Дозволенная максимальная высота во время и вне работы ( м ) |
7,2 |
Дозволенная максимальная скорость ветра во время установки ( м / с ), |
12, 5 |
Дозволенная максимальная скорость ветра во время разборки ( м / с ), |
15,5 |
Дозволенная максимальная скорость ветра во время и вне работы ( м / с ), |
11 |
ИНФОРМАЦИЯ О ВОЗМОЖНОСТЯХ |
Максимальная величина платформы ( длина ? ширина платформы ) |
8,20 X 1,20 |
Грузоподъемность ( кг ) |
1000 |
Максимальная высота , без анкерного крепления ( м ), |
7,2 |
Максимальная высота , с анкерным креплением ( м ), |
150 |
Промежуток между анкерными креплениями ( м ), |
7,2 |
Самый высокий выступ во время работы ( м ), |
2 |
Максимальная дозволенная сила действующая на платформу и ее части(вручную или поддерживаемая инструментами) (N) |
500 |

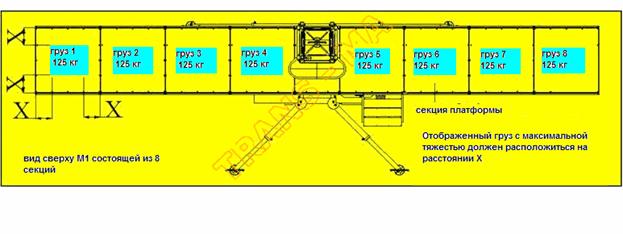

Максимальная тяжесть на частях платформы ( кг ), |
165 |
Дозволенный груз на платформе во время перевозки |
0 |
Давление одной опорной ноги ( N / см 2 ) |
10,2 |
|
ВИД ПРОДУКТА - МОДЕЛИ |
M1 |
РАЗМЕРЫ И ВЕС |
Платформа габариты : длина ? ширина ? высота (м), |
1,2 X 1,2 X 0,52 |
Платформа : вес ( кг ), |
34 |
Мачтовая секция габариты : длина ? ширина ? высота (м), |
0,6 X 0,6 X 1,2 |
Мачтовая секция : вес ( кг ), |
39 |
Двигательная система : длина ? ширина ? высота (м), |
0,8 X 1,2 X 1,6 |
Двигательная система : вес ( кг ), |
250 |
Шасси габариты : длина ? ширина ? высота (м), |
2,5 X 1,47 X 1,2 |
Шасси : вес ( кг ), |
250 |
Опорные ножки и конфигурация габариты : длина ? ширина ? высота (м), |
0,15 X 0,8 X 0,3 |
Нижняя часть габариты ( обусловленная конфигурация носителя ) : длина ? ширина ? высота (м), |
2,5 X 1,47 X 1,2 |
Нижняя часть ( обусловленная конфигурация носителя ) : вес ( кг ), |
250 |
Минимальная площадь для установки : длина ? ширина |
3,2 X 1,8 |
ИНФОРМАЦИЯ НАПРЯЖЕНИЯ |
Мощность электродвигателя ( кВт ), |
3 |
Напряжение питания / частота ( В / Гц ), |
50 |
Напряжение контроля / частота ( В / Гц ), |
50 |
Максимальный начальный поток (A), |
27 |
Максимальное использование мощности ( кВ A), |
4 |
Минимальное использование мощности ( кВ A), |
0,5 |
Предохронители главного питания и вид (A), |
8 – 13 A С ПРЕДОХРАНИТЕЛЕМ |
Переключатель для переносного комплекта – напряжение и поток ( В ,A) |
380 V – 8A |
|
|
|
ГАБАРИТНЫЕ РАЗМЕРЫ :
H : мин 7.2 мт. / макс 150мт PL : 8 мт
H 1 : 0,85 мт PL 1 : 1.2 мт
H 2 : 1.1 мт PL 2 : макс. 2.75 мт
H 3 : мин 6 мт / макс.15 мт PL 3 : 1.2 мт
H 4 : 6 мт
H 5 : 1.2 мт T : 1.65 мт
H6 : 1.3 мт S1 : 0.6 мт
H7 : 1.4 мт A : макс 45°
|
|
3.2.2.УСТАНОВКА ПЛАТФОРМЫ НА СООРУЖЕНИЯ |
|
Устновка платформы наглядно показанно на картинке; также описанно и в руководстве по применению. |
|
3.2.3. РАЗБОРКА МОБИЛЬНОЙ ПЛАТФОРМЫ |
1. Отсоединить крышку с отверстиями.
2. Отсоединить верхнюю покрашенную в красный цвет часть мачты.
3. Принимая во внимание мощность двигателя отсоединять части мачты и равномерно раскладывать на платформу.
4. Через каждые 6 метров отсоеденять установленные анкерные крепления.
5.Отсоедененные части мачты спустившись отгрузить. В зависимости от тяжести продолжасть отсоеденять части мачты.
6.Отсоеденение продолжать так же как и описано ранее.
6.Уменьшить платформу до минимальной высоты.
7. Выключить электропитание на панели управления. Выдернуть разетку питания.
8.Отсоеденить дверной выключатель.
9.По очереди отсоеденить поручни.
10. По очереди отсоеденить панели платформы начиная с внешней до внутренней стороны.
11. Перемещать платформу следуя правилам пункта транспортировки. |
|
|
|
|
